導讀：本文以定制化生產作為藍本，借助MCAD工具實現產品數字化，再通過產品數字化貫通研發與工藝，繼而提升產品質量，降低生產試錯成本。
我國制造業歷經30多年的高速發展，現已逐漸形成多種經營態勢，例如能源化工冶金類的成批量制造模式，以及裝備制造業的定制化制造模式。前者產品型號一旦定型，除非出現較大幅度的升級換代，否則產品一般不會有明顯的變化，此種模式主比的是效率，次比的是質量的穩定性。后者因客戶需求難以統一，所以訂量的規模較小，極其考驗企業的應對能力，此種模式主比的是質量，次比的是成本。本文以定制化生產作為藍本，借助MCAD工具實現產品數字化，再通過產品數字化貫通研發與工藝，繼而提升產品質量，降低生產試錯成本。
隨著我國制造業的發展，許多企業已經使用了MCAD工具，但使用情況不容樂觀。有些企業僅使用了圖形建模、繪制工程圖等較為基礎的模塊，而對于MCAD工具定性分析的精益化研發模塊卻很少使用。只使用常規模塊及功能的企業，其產品實際交付客戶的周期偏長，零部件采購后可制造性常處于摸索階段，且以樣機作為產品交付后出現的質量問題較多，造成客戶滿意度差。傳統的三維設計模型僅用于表達產品幾何特征，制造工藝信息、屬性信息、管理信息存儲于二維工程圖紙和其它技術文檔中，工作人員無法直觀明了地獲取相關制造信息，也無法直接利用產品三維設計模型指導生產制造。
與此相對是，行業內標桿企業重視MCAD工具對于研發及生產制造的基礎支持能力。本文以Creo為例，通過引入工程師的實際工作內容，讓用戶親身感受工具帶來的便利。
2.1公差分析
近年來，由于制造業相關環境的變化，設計和制造過程中產遇到了各種問題：
1.三維CAD和CAE等增加了設計者的業務負擔，沒有實踐研究公差等級；
2.由于設計業務的進一步細化，很難把握產品整體公差情況；
3.由于設計要優先考慮，加工和裝配的難度增高；
4.設計者與生產者之間無法共享產品重要的信息要素。
公差分析是設計時所設置的尺寸公差和幾何公差。計算零件在加工、裝配過程中在重要尺寸處產生的誤差。通過手工計算公差累積也是公差分析的一部分。
公差分析的主要目的是在試制和批量生產之前，先預測裝配品質的誤差；然后根據預測結果，改善設計、優化品質、成本；在試制和批量生產過程中發現異常情況，找出問題的原因；最后根據原因，做出設計改善的方案。
以實際設計為例，工程師在電機整機設計時，就應考慮每個零件的尺寸公差，并根據CPK進行適度調整，使零件加工及整機裝配后都能滿足質量要求。

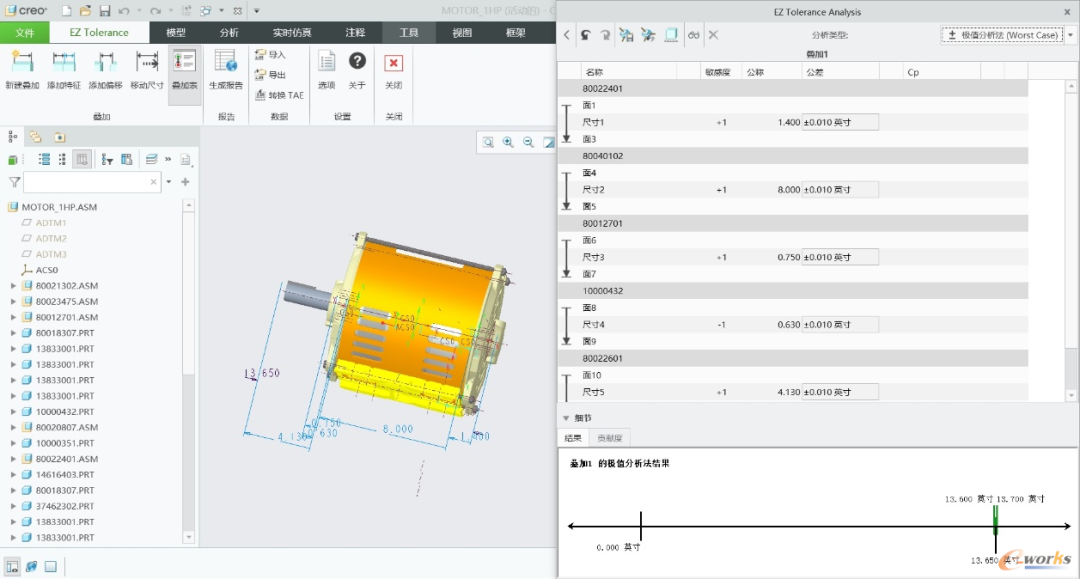

圖1公差分析

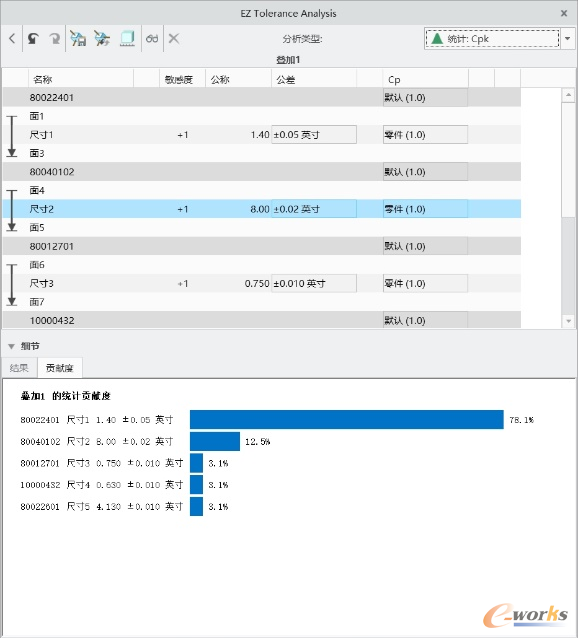

如圖1所示，工程師可根據每個尺寸，以及所加工零件的設備精度等特性，逐個定義公差，并根據CPK的計算結果，分析累計尺寸的公差，以及每個尺寸對于累計公差的貢獻度，詳見圖2及圖3。

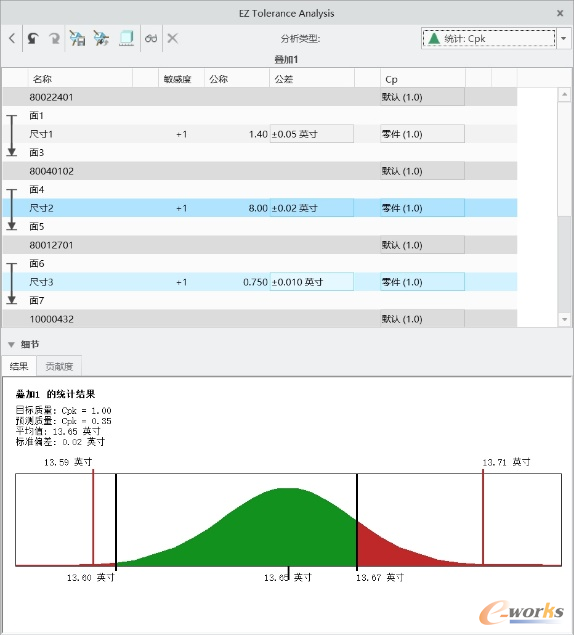

圖2 CPK統計結果
圖3貢獻度
從圖2和圖3中可以明顯的看出哪一個軸向尺寸對整體尺寸的公差影響最大，也可以很清楚的從統計結果中預知后續生產加工的零件質量高低?，F(xiàn)如今的環境下，若研發階段就能預測可制造性，對于后續制造可以減輕壓力，從而提升上市效率及產品質量。反觀不少企業，還在使用落后的Excel表格進行CPK計算，這樣的CPK計算并不嚴謹，效率也不高，見圖4。

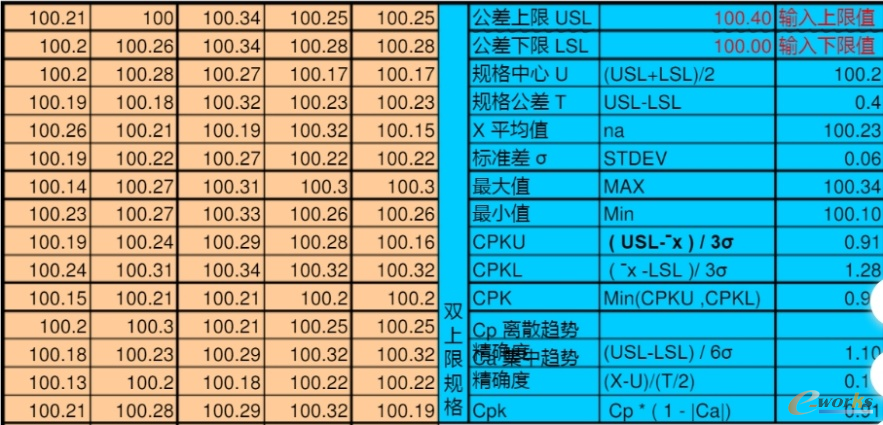

圖4 Excel表格計算CPK
2.2三維標注
MBD是一種將產品幾何信息和非幾何信息都附著在產品三維CAD模型上的先進的數字化定義方法。通過三維標注技術，可以在全三維數字化環境下表達MBD模型中的幾何尺寸與公差(Geometric Dimension and Tolerances，GD&T)、粗糙度、技術要求和材料信息。采用三維標注技術不僅可以表達GD&T、粗糙度、技術要求和材料信息，還可以給三維CAD模型添加標注和說明，也可以在全三維數字化環境下，表達出設計的變更原因。
通過三維標注將設計變更的原因和理由與具體的幾何元素關聯起來，體現了以下優點：
1.直觀、可視性強，方便設計人員的理解、交流和溝通；
2.能實現數據源唯一，避免將設計變更中的設計意圖單獨保存時所導致的數據管理難題；
3.能實現設計變更中的設計意圖一次表達、多次重用，體現了MBD“一次建模，多次重用”的核心思想。
因此，在全三維數字化環境下，研究如何表達MBD中設計變更的原因和理由，具有重要的意義。
三維標注的實時顯示是在用戶交互過程中確保三維標注具備可讀性的前提條件，但當模型數據量增多時，三維標注之間的重疊、遮擋等情形將會影響三維標注的可讀性，如圖5所示。

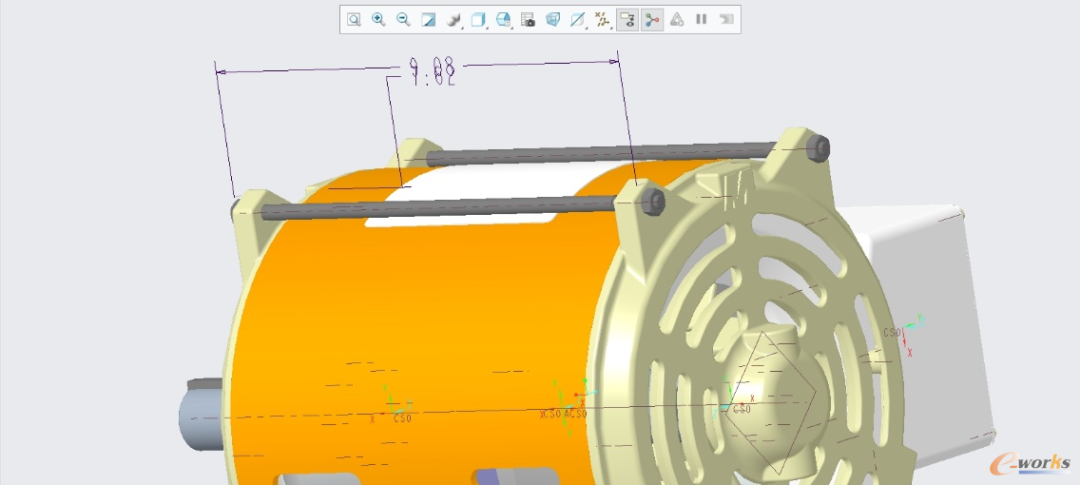

圖5尺寸遮擋
三維標注的分組顯示既可以降低模型信息的讀取難度，提高信息讀取效率；又可以避免基準標注、形位公差標注和粗糙度標注等干擾，減少三維標注數量。產品模型在三維空間的旋轉過程中，三維標注在平行于屏幕的投影面積也會發生變化，例如：隨著投影面積的減少，標注信息的可讀性逐漸降低。根據工程師的實際操作，總結出了三維標準的實現過程，如圖6所示。

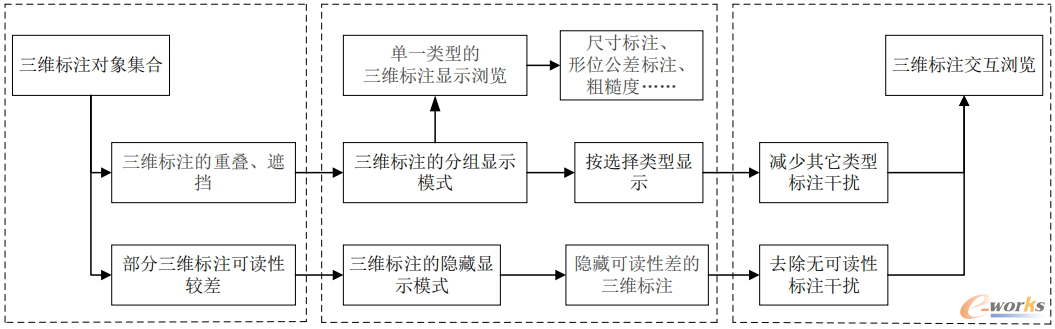

圖6三維標注過程
同樣在業務執行過程中，我們將二維工程圖和三維標注進行比對，在可讀性上，三維標注對比二維有明顯優勢，特別是在加工過程中用以展示具體的形位公差或者尺寸公差，有更好的可讀性。在三維標注的功能上，企業在實際運行2個月后重新檢查，發現二維工程圖上的標注錯誤全部改正。企業認為：三維標注可以解決二維工程圖標注時的閱讀困難，同時可以根據不同加工過程及檢驗要求編制個性化的三維標注信息。同時對于加工過程的信息，考慮到需要具備研發及制造不同領域的經驗，所以需要對人員進行再培訓，使之能更好的實踐及應用此功能。
2.3參數化建模及有限元分析
以機械中常見的齒輪為例，齒輪傳動在機械設備中應用廣泛，具有傳動平穩、體積小、承載能力強等優點。一般通過齒輪嚙合的軸線在空間的相對位置來區分齒輪形式，目前常見的齒輪主要有3種形式，分別為圓柱形齒輪、圓錐形齒輪、蝸桿齒輪。
但在實際應用齒輪時，又常遇到斷齒、根切等情況。根據失效及影響分析，發現其主要原因在于齒輪基材的選用以及設計參數未正確選擇所導致的。又因齒輪需要通過嚙合或鍵槽配合等方式進行動力的轉移，所以當失效出現時，往往伴隨著其他配件的損傷甚至報廢，這對產品非常不利。所以對于高附加值類的產品，當使用齒輪類零部件時，都應提前進行受力分析，以便在設計階段就排除相應隱患。要做到較為精準的受力分析，就需要對齒輪的形狀進行三維參數化建模，通過定義漸開線等關鍵信息，準確勾勒齒輪的外觀形狀。
2.3.1參數化建模
齒輪繪制時，首先要定義兩個重要參數，然后根據尺寸關系計算其他尺寸。這兩個參數分別為模數和齒數。模數作為齒輪的重要參數，是通過分度圓半徑的二倍除以齒數（z）所得的數值，一般用m表示，計算公式為m=d/z。齒數是指一個齒輪上外延輪齒的數量，通常以z來表示。
通過查詢GB1357-2008得知，在應用齒輪傳遞時，應優先選用第一系列，詳見表1。

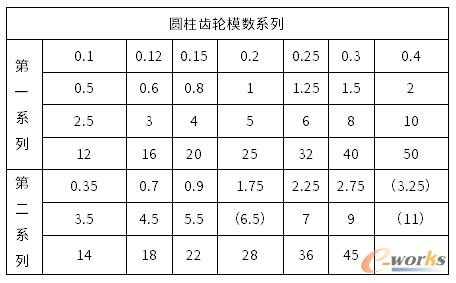

表1圓柱齒輪模數系列表
以m=1.5、d=25.5、z=17為例，構建直齒齒輪。
通過Creo進行齒輪的參數化設計建模，可以快速構建不同參數的同類齒輪模型。對于設計工程師而言，當結構基本一致，只有部分參數不同的三維模型，可以通過尺寸及關系驅動生成準確模型，免去二次繪制的重復操作。
首先繪制基圓（DB）、齒根圓（DF）、分度圓（D）、齒頂圓（DA）。其4圓參數化建模關系如表2所示。

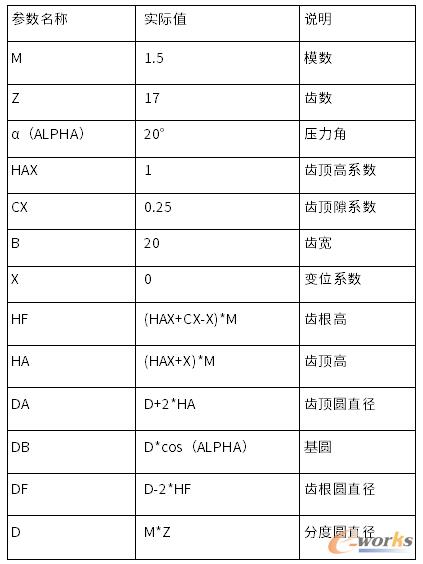

表2齒輪參數表
根據表2中的關系及數值，在Creo草繪中建立相關參數及關系，構建4圓，分別為齒頂圓、齒根圓、分度圓、基圓。當一條直線沿著固定半徑值的圓做純滾動，該直線上任意一點K的軌跡稱為該圓的漸開線。其圓稱為漸開線的基圓，直線稱為漸開線的發生線?；诖硕x，在Creo中通過樣條曲線繪制漸開線。
通過分度圓與漸開線做交點，并通過此交點與基準軸建立基準面，再通過此基準面按360/（4*Z）建立齒的對稱面。通過對稱面，將2條漸開線、基圓及齒頂圓所圍成的圖形進行拉伸后，并按360/Z進行環形陣列，如圖7所示。
2.3.2有限元分析
齒輪的強度分析主要指在齒輪嚙合過程中，齒輪各方位的強度是否能滿足材料力學中的相關指標。為了計算齒輪的強度，有必要對齒輪進行單齒的受力分析。本文為簡便計算，不考慮齒面的摩擦力，此時作用在主動輪齒上的總壓力將垂直于齒面（因齒輪傳動過程中，兩齒嚙合時都會提前輔以潤滑油脂，所以實際嚙合時，摩擦系數很小，齒面所受的摩擦力相對載荷也就較?。］d荷及約束如圖8所示。
圖7完整齒輪

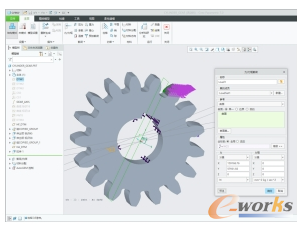

圖8載荷及約束定義
根據載荷及約束情況，進行靜態受力分析，通過Creo Simulation的計算，結果如圖9所示。

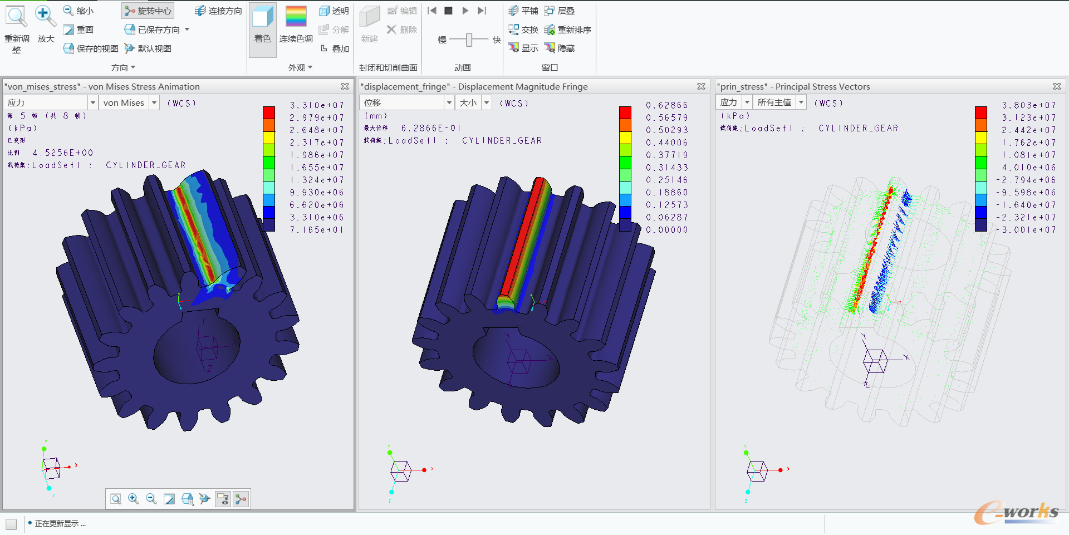

圖9靜態受力分析
經受力變形后，尺寸變化及應變?nèi)鐖D10所示。

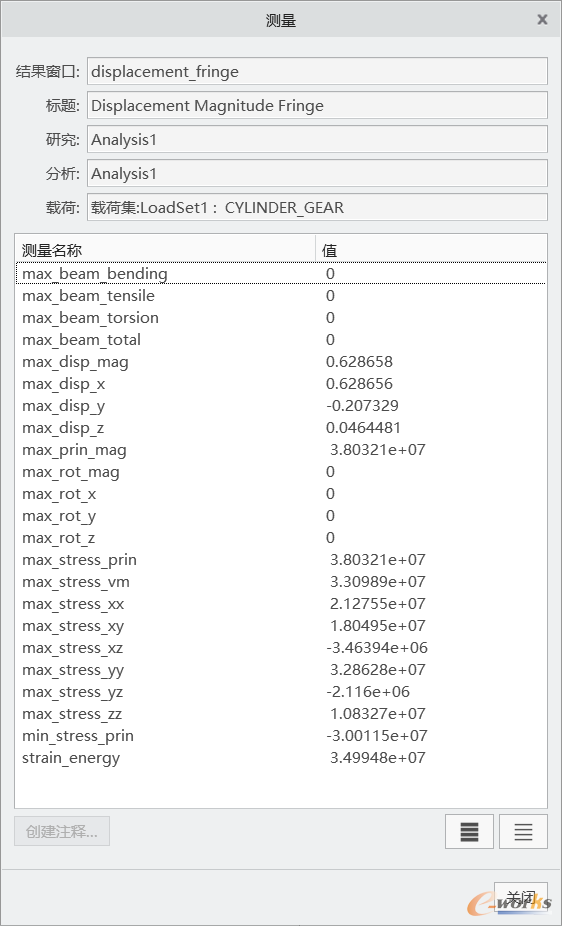

圖10尺寸變化表
齒根彎曲應力的最大值出現在齒根表面上。在單齒嚙入到嚙出的過程中，齒根彎曲應力由中間端面向兩邊拓展。齒根彎曲應力分布相對均勻。同時圖10提示，全模型形變最大值為0.628658mm，最大應力為3.8*107kPa。與Q235材料的屈服應力235MPa相比較，已遠超其屈服強度。說明若按此材料，并以傳遞功率10kW時使用此齒輪，在運行過程中即會出現齒輪破斷等失效情況。
為避免上述情況發生，則應考慮如下優化：
1.調整傳遞功率
將齒輪傳遞功率值降為符合Q235屈服強度內的功率。避免扭矩過大導致材料脆性形變。
2.改變齒輪基礎參數
在不改變傳遞功率的情況下，適度對齒輪的模數、分度圓等基本參數進行調整。例如增加齒數，增加齒寬，這樣可以擴大齒輪在轉動時的嚙合面積。同等轉動功率傳動時，嚙合的面積越大，齒面所承載的應力越小。
3.選用更為硬質的材料
通常可以選用更為硬質的材料來解決屈服強度不夠的問題，但對于本例而言，齒輪徑向受力超過5噸、齒輪圓周分力近16噸。常規材料不可能承受如此大的力，所以本例對于材料優化的可行性較小。
相對于其他CAE分析工具，Creo Simulation操作較為簡單，與Creo實現無縫銜接，用戶在設計過程中，即可快速對齒輪實際使用時的工況進行模擬，通過定義約束、受力及材料三者信息，可快速得到定性結果。在本例中，工程師只需要根據齒輪轉矩公式算出力矩，即可得知圓周分力及徑向受力的數值。借助Creo Simulation可將結果以動圖的方式展現給工程師，以便工程師有針對性地進行模型修改。
Creo作為常見的MCAD工具，其作用不僅僅是簡單的形狀建模及繪制二維工程圖，它可幫助用戶進行參數化建模，并在此基礎上進行簡單的有限元分析。在未凍結前的有限元分析旨在幫助工程師快速定性分析設計是否有效。同時Creo還可以幫助用戶進行可生產性分析，在此過程中幫助工程師進行公差優化。當產品模型繪制后，考慮到企業的委外需求，又可以在數?；A(chǔ)上進行三維標注，進一步降低生產錯誤的可能性。所以綜上所述，企業應對工程師加強設計工具的應用培訓，將MCAD的標準功能引入到實際業務中，幫助企業進一步降低設計成本，提升產品質量，加快上市速度。
